Herausforderungen im Rohrleitungsbau
Was unternehmen Sie gegen Wärmedehnungen, mechanische Vibrationen, akustische Schwingungen oder Spannungen? Womit sind Rohrleitungs-Beschädigung zu vermeiden? Wie lässt sich der Lärmpegel reduzieren?

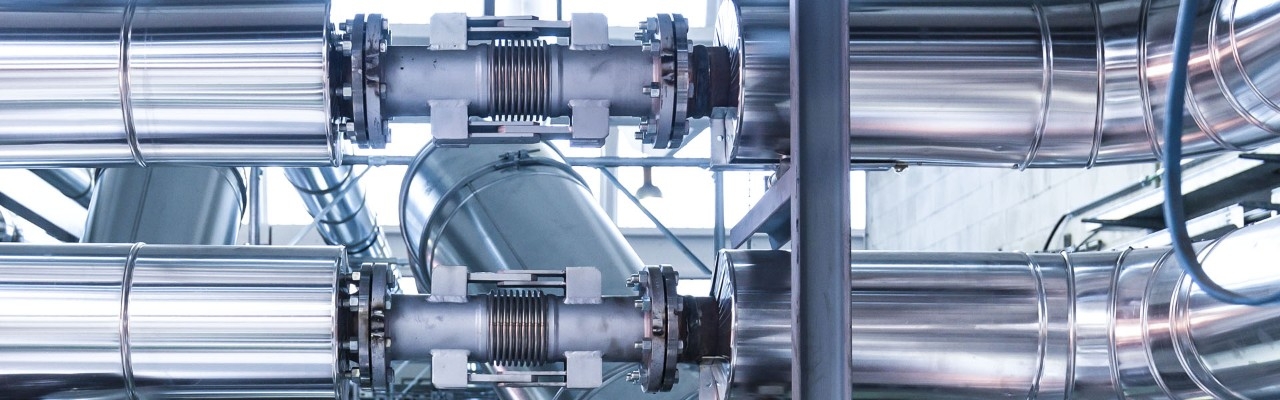

Ein Kompensator ist ein flexibles Element, bestehend aus einem elastischen Balg und einem Anschlusselement wie beispielsweise einem Flansch und dient dem Ausgleich von Wärmedehnungen, mechanischen Schwingungen, mechanischen Vibrationen, akustischen Schwingungen sowie Spannungen in Rohrleitungssystemen, an Armaturen, Pumpen und Apparaten.
Darüber hinaus setzt man diese zur Geräuschdämmung, als Ausbaustücke an Rohrleitungsarmaturen, zur Aufnahme von Montageungenauigkeiten und als Abdichtung von Rohrleitungswanddurchführungen ein.
Um von allen Vorteilen eines Kompensators Gebrauch machen zu können, müssen sie richtig ausgelegt und eingebaut werden. Lesen Sie dazu unseren Blogartikel.
Kompensatoren werden in Rohrleitungen und an Pumpen eingesetzt, um:
- Wärmeausdehnung
- mechanischen Schwingungen
- akustischen Schwingungen
- Spannungen auszugleichen.
Sie werden auch verwendet:
- Zur Schalldämmung
- Als Demontagedichtung an Rohrformstücken
- Zum Ausgleichen von Montageungenauigkeiten innerhalb der Toleranzen.
- Zur Abdichtung von Wanddurchführungen.
Willbrandt: 125 Jahre Erfahrung
Mit unserem Kompensatoren Sortiment bieten wir Ihnen hochwertige Produkte aus ausgewähltem Gummi und Kunststoff, welche zu Ihrer vollsten Zufriedenheit ausgelegt werden und somit Ihre Anlage optimal entlastet. Von der Entwicklung bis zum fertigen Produkt hat sich Willbrandt als verlässlicher Partner seit 125 Jahren etabliert!
Sie profitieren von hochwertigen Produkten aus Gummi und Kunststoff, entwickelt für verschiedenste Anwendungen.
Langlebigkeit
Abriebfeste und ozonbeständige Gummibälge schützen den Kompensator vor Umwelteinflüssen
Beratung
Anwendungsspezfisch, zur Auswahl der passenden Kompensatoren für Ihre Situation, auch vor Ort. Kontaktieren Sie unseren Spezialisten.
Wo Sie Kompensatoren am besten einsetzen
Die Zahl der Anwendungen ist endlos, ebenso die Zahl der verfügbaren Kompensatoren. Die Auswahl des richtigen Kompensators erfordert ein hohes Mass an Fachwissen. Wir haben diese Erfahrung und geben sie gerne an Sie weiter.
Was ist dabei zu beachten?
- Gibt es genügend Festpunkte im Rohrleitungssystem?
- Sind diese Fixpunkte stark genug?
- Sind die Festflansche so ausgelegt, dass der Kompensator nicht beschädigt wird?
- Wie hoch sind Druck, Medium und Temperatur?
- Wie hoch ist die Reaktionskraft des Kompensators?
- Welche Bewegung muss der Kompensator aufnehmen?
Sie finden unsere Kompensatoren in der Stahlindustrie, der Abfallverarbeitung, der Lebensmittelindustrie, der Chemie, der Petrochemie, der Schifffahrt, im Offshore-Bereich, Haustechnik, Anlagebau, Gasanlagen, Wägetechnik, Kraftwerke, Chemieindustrie, Wasser-Anlagenund Klärwerke.

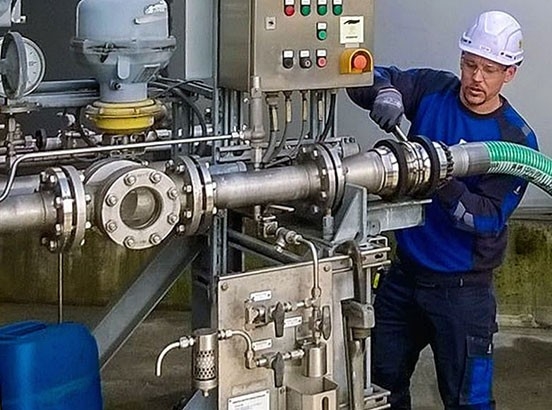

Die passende Lösung durch Co-Engineering
Unsere Application Engineers sehen regelmässig Situationen, in denen die Auswahl oder der Einbau von Dehnungsfugen schiefgelaufen ist. Dies führt zu Leckagen und damit zu gefährlichen Situationen für die Mitarbeiter und die Umwelt.
Durch Co-Engineering für Anwendungen im MRO- und OEM-Bereich erzielen wir das beste Ergebnis. Lassen Sie uns mitdenken und profitieren Sie von unserem Wissen über Materialien und Anwendungen.
Normen
Für Anwendungen gelten unterschiedliche Normen und Zulassungen. Wir haben für Sie den richtigen Kompensator für die richtige Norm.
Beispiele:
- 2014/68/EU Module B + C2
- TÜV/DIN 4809
- Lloyd's Register/ DNV
- EC1935/2004
- FDA
Produktdetails der gängigsten Gummikompensatoren
Typ 49
Ein hochgewellter, hochelastischer Gummikompensator, durch dessen Wellenform sehr geringe Eigenwiderstände erreicht werden.
Es wird bis zu 98% des Körperschalls reduziert.
Weiterhin zeichnet er sich durch seine grosse Dehnungsaufnahme bei geringer Baulänge und eine grosse Vielfalt an Gummiqualitäten aus, so dass für jeden Einsatzfall eine passende Gummimischung zur Verfügung steht.
Typ 50
Ein flachgewellter, hochelastischer Gummikompensator.
Durch seine flache Wellenform wird ein möglichst geringer Strömungswiderstand erreicht.
Es wird bis zu 70% der eingehenden Energie reduziert. Weiterhin zeichnet er sich durch seine grosse Dehnungsaufnahme in allen Bewegungsrichtungen und eine grosse Vielfalt an Gummiqualitäten aus, so dass für jeden Einsatzfall eine passende Gummimischung zur Verfügung steht.
Willbrandt-Kompensator Typ 50
Der Typ 50 ist ein Gummikompensator mit einer flachen, sehr elastischen Welle. Diese Wellenform verleiht ihm einen möglichst geringen Strömungswiderstand. Er reduziert die Schwingungen um bis zu 70 % und zeichnet sich durch eine hohe Verschiebbarkeit in allen Ebenen aus. Erhältlich ist dieser Kompensator in vielen verschiedenen Elastomerqualitäten, die eine Anpassung an alle Anwendungen ermöglichen.
Der Typ 50 wird in den Bereichen Bauwesen, Anlagenbau, Wasser- und Abwasserwirtschaft, Motorenbau, Schiffbau sowie beim Bau von Solar- und Windkraftanlagen eingesetzt. Je nach gewünschter DN bieten wir den Balg in verschiedenen Werkstoffen an.
- Design des Faltenbalgs: Flachwelliger, gegossener Elastomerbalg mit Gehäuse, Dichtungskragen mit Verstärkungsring, selbstdichtend (bei der Montage ist keine Dichtung erforderlich) und mit drehbaren Flanschen ausgestattet.
- Ausführung der Flansche: Drehbare Flansche aus elektroverzinktem Stahl, gebohrt nach DIN PN 10 (Standard). Andere Materialien und Normen sind möglich.
- Zulassung/Konformität: TÜV/DIN 4809, Zulassungen für Trinkwasser und Schiffbau, FDA- und EG 1935/2004-konform.

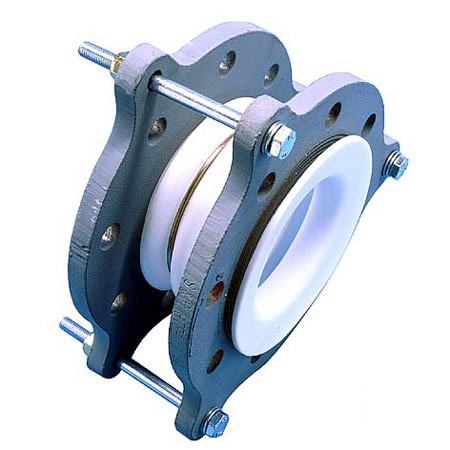

Chemikalienbeständiger Kompensator Typ 50 PTFE (DN 25 bis DN 1000)
Der Typ 50 PTFE ist ein flachwelliger Gummikompensator mit einem PTFE-Mantel. Die PTFE-Beschichtung verleiht dem Kompensator eine sehr gute chemische Beständigkeit sowie eine gute Antihafteigenschaft. Es ist möglich, die PTFE-Auskleidung mit jeder Gummimischung des Typs 50 zu verwenden.
Es ist jedoch darauf zu achten, dass die gewählte Gummimischung eine möglichst hohe chemische und thermische Beständigkeit gegenüber Flüssigkeiten aufweist, um eine optimale Lebensdauer zu gewährleisten.
- Druckbeständigkeit: Maximaler Betriebsdruck 16 bar (25 bar für das Modell NBR/CR - orangefarbener Ring).
- Verstärkungsmaterialien: Polyamid, Polyester, PEEK oder Stahl.
- Konformität: FDA und EG 1935/2004
- Beständigkeit gegen Vakuum: Nur unter bestimmten Bedingungen für den Betrieb unter Vakuum geeignet. Ab DN50 kann ein Vakuumring verwendet werden, der ein absolutes Vakuum ermöglicht.
7 Installationstipps für Gummi-Kompensatoren
Die korrekte Installation von Gummi-Kompensatoren erfordert Fokus und Genauigkeit, da sie sehr zerbrechlich sind. Sind sie aber einmal richtig montiert, kann wenig schief gehen. Wir haben die wichtigsten Tipps für den Einsatz und den Umgang mit komplexen Situationen für Sie hier zusammengefasst.
