Technique des fluides

Tuyaux et raccords, pompes et systèmes de lubrification

Du simple tuyau au groupe complexe, vous trouverez tout ce qu'il vous faut chez nous

Nous proposons à nos clients non seulement des composants pour les applications spécifiques, mais également des systèmes complets. La plus-value pour l'utilisateur est la vaste gamme dans le domaine des systèmes de graissage centralisé, hydrauliques et de transport ainsi que des pompes d'alimentation.

Dans ce domaine, nous travaillons avec des fabricants de renom tels que SKF, Eaton, Bosch Rexroth et Grundfos. Les tout derniers systèmes de diagnostic pour la surveillance peuvent être intégrés par nos soins dans des systèmes existants et ainsi rendre les travaux de commande et de maintenance plus rapides et plus sûrs.


Nos marques de qualité dans notre gamme

Pompes hydrauliques

Pompes hydrauliques

Nos pompes et systèmes permettent de transporter et de doser différentes substances selon un processus fiable. Nous mettons l'accent sur les critères techniques et économiques, ainsi que sur vos exigences.

Demander des conseils
Flexibles hydrauliques

Flexibles hydrauliques

Notre gamme comprend des dizaines de tuyaux et plus de 1 400 raccords. Cependant, notre production peut également répondre aux besoins spécifiques des clients. Nous sommes équipés de machines modernes et pouvons réaliser et documenter des tests de pression allant jusqu'à 3 000 bars.

Demander des conseils
Hydraulique

Hydraulique

Nous développons des solutions rentables d'hydraulique industrielle, sous forme de composants, modules ou systèmes prêts à monter. En tant que partenaire de développement, nous veillons à garantir la plus haute efficacité énergétique et permettre jusqu'à 20 % d'économie d'énergie. Retrouvez notre offre dans un aperçu condensé.

Demander des conseils
Tuyaux industriels et raccords

Tuyaux industriels et raccords

Nous offrons depuis la découpe sur mesure du tuyau jusqu'au montage tous les systèmes de raccords courants, le tout par un seul et même prestataire. De plus, nous proposons une gamme complète de tuyaux et raccords pour l'industrie alimentaire et chimique.

Demander des conseils
Composants pneumatiques

Composants pneumatiques

Utilisez pour vos contrôles et entraînements pneumatiques les composants éprouvés du catalogue Maagtechnic. Découvrez en un clin d’œil nos raccords et autres composants pneumatiques.

Demander des conseils
Vannes robinetterie et actionneurs

Vannes robinetterie et actionneurs

La marque propre d'ERIKS Flow Control, ECON ® est conçue pour vous offrir une longue durée de vie, une fonctionnalité améliorée tout en conservant une haute rentabilité. Nous mettons à disposition nos programmes de simulations et CAD pour mettre en œuvre des solutions personnalisées.

Savoir en plus Demander des conseils

Technologie de valve

Maagtechnic fait partie du groupe ERIKS avec ERIKS Flow Control, une société spécialisée dans les vannes industrielles depuis plus de 125 ans. Maagtechnic a ainsi un accès direct à l’un des plus grands stocks de vannes industrielles en Europe. En outre, nous offrons à nos clients le conseil, la conception et l’intégration complète du système avec les agréments requis.

ERIKS Flow Control est bien plus qu’un simple intégrateur de systèmes. Avec de nombreuses années d’expérience avec les applications dans les industries offshore, la pétrochimie, l’alimentaire, le traitement des eaux usées et la technologie du bâtiment, ERIKS est également présent en tant que fabricant d'armatures industrielles. La marque propre de ERIKS Flow Control, Econ® a été développée pour offrir aux clients une longue durée de vie, une fonctionnalité améliorée en même temps qu’une meilleure rentabilité. Pour la mise en œuvre de solutions spécifiques au client, nous disposons des programmes de CAO et de simulation les plus modernes qui assistent nos ingénieurs dans le développement. AMG-Pesch, qui appartient aussi à ERIKS, est un fabricant d’actionneurs pneumatiques et de systèmes de positionnement complets.

Afin de garantir la sécurité de l’installation, les exigences élevées imposées aux produits et aux fabricants doivent être remplies.


Outre une large gamme de marques A de fabricants renommés, Maagtechnic propose l’intégration de systèmes et un service après-vente approprié. Pour la mise en oeuvre de solutions spécifiques au client, nous disposons des programmes de CAO et de simulation les plus modernes qui assistent nos ingénieurs dans le développement. Les applications ainsi développées sont testées dans un département dédié aux installations de test.

Goodall logo

Assortiment de tuyaux industriels GOODALL®

Vous trouverez dans notre assortiment GOODALL un large choix de tuyaux en caoutchouc, plastique, métal et autres matériaux. Notre gamme de produits comprend diverses vannes et divers systèmes de raccord dans toutes les normes habituelles et adaptables aux besoins spécifiques du client.

Au-delà de la livraison de tuyaux et composants, nos ingénieurs vous aident à concevoir et optimiser vos applications sur place. Nous sommes votre partenaire compétent pour tout ce qui concerne les tuyaux, les vannes et les systèmes de raccord.

Les produits GOODALL préférés de nos clients :

Multifonctionnels: GOODALL Universal (tuyau de pression)

Convient entre autres pour : l’air comprimé, l’eau, les solutions aqueuses et l’huile et le diesel

UNIVERSAL

Multifonctionnels: GOODALL Unispiral (aspiration et pression)

Convient entre autres pour : l’air comprimé, l’eau, les solutions aqueuses et l’huile et le diesel

Unispiral

Alimentaires : GOODALL Nutralon

Convient entre autres pour : le lait et les produits laitiers, les graisses et les huiles végétales et animales et les jus de fruits et les boissons sans alcool

NUTRALON SD NUTRALON D
Goodall DeliDrink SD

Alimentaires : GOODALL DeliDrink

Conçus tout spécialement pour l’industrie des boissons telles que les brasseries et les pressoirs à vin

DeliDrink SD DeliDrink SD Lite
Goodall Blue Guardian

Vapeur : GOODALL Blue Guardian

Convient pour les installations de nettoyage fonctionnant à l’eau chaude ou à la vapeur, tout spécialement dans l’industrie alimentaire.

Blue Guardian
Goodall Guardian

Vapeur : GOODALL Guardian

Convient pour les installations de nettoyage fonctionnant à l’eau chaude ou la vapeur dans chaque industrie.

Guardian

DuraCrimp® FOOD

Lors de l'utilisation, on ne prête souvent que peu d'attention à la combinaison correcte du tuyau et du raccord. Mais c'est précisément cette combinaison qui est déterminante pour les propriétés hygiéniques. Il en va de même pour la longue durée de vie et le fonctionnement global du système dans lequel le tuyau est utilisé.

Goodall® DuraCrimp® FOOD est un système de pression innovant, hygiénique et sûr pour l'industrie alimentaire. Ce concept développé par l'ERIKS combine des tuyaux Goodall coupés sur mesure pour l'alimentation avec des raccords et des manchons spécialement adaptés. Cela garantit une connexion sans faille et sans fuite entre le raccord et la conduite flexible, avec pratiquement aucun espace mort.

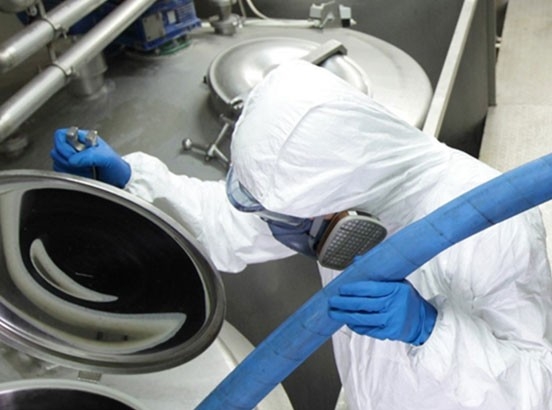

Cas client dans le traitement des produits laitiers : optimisation de la ligne de tuyaux

Nous avons été contactés par le responsable de l'hygiène d'une usine de transformation du lait parce que des problèmes ont été constatés au niveau des raccords de tuyaux.

L'inspection interne a révélé des lacunes considérables en matière d'hygiène dans les raccords des tuyaux. Et ce, malgré le fait que les lignes ont été nettoyées régulièrement conformément aux spécifications du fabricant. Néanmoins, les tests ont révélé la présence de bactéries indésirables.

Sur place, nous avons vérifié tous les tuyaux, qui étaient extérieurement en parfait état, ainsi que les cycles et les supports de nettoyage. Le seul point faible perceptible semble être le type d'assemblée. Comme encore largement utilisé, les tuyaux étaient assemblés avec des coquilles de serrage. Le problème n'est apparu que lorsque les coquilles de serrage et le raccord de tuyau ont été démontés. En raison d'une mauvaise concordance des composants, un ajustement inexact a été créé. Là, le médium est passé sous le raccord. Le nettoyage n'était pas possible à ce stade, les bactéries s'accumulaient et se multipliaient sans qu'on s'en aperçoive jusqu'à ce que le résultat alarmant des tests indique un point faible.

Nous avons recommandé l'utilisation du système alimentaire GOODALL® Duracrimp Food System. Cela garantit une connexion hygiénique conforme à toutes les réglementations alimentaires en vigueur. Cela garantit une sécurité hygiénique grâce à la combinaison des différents composants, pratiquement sans espace mort. Les avantages démontrables du système coordonné ont convaincu le client de passer de l'assemblage par pinces à notre système de pressage.



Quelle est la particularité de notre système ?

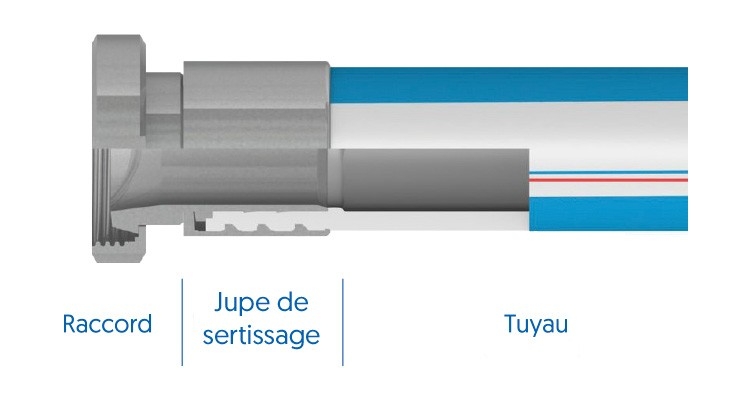

Un système de sertissage innovant, hygiénique et sûr

Saviez-vous que la bonne combinaison de l'assemblage du tuyau et du connecteur est cruciale pour la fonctionnalité globale, les propriétés hygiéniques et la durée de vie à long terme du système de tuyaux ? La façon la plus hygiénique de fixer un connecteur à un tuyau est le sertissage.

GOODALL® DuraCrimp® FOOD est notre nouveau système de sertissage hygiénique et sûr pour l'industrie alimentaire. Le concept que nous avons développé combine les tuyaux alimentaires GOODALL® sur mesure avec des raccords et des manchons d'extrémité de tuyau spécialement adaptés. Ainsi, nous vous garantissons une connexion sans faille et presque sans espace mort entre le raccord et le tuyau.

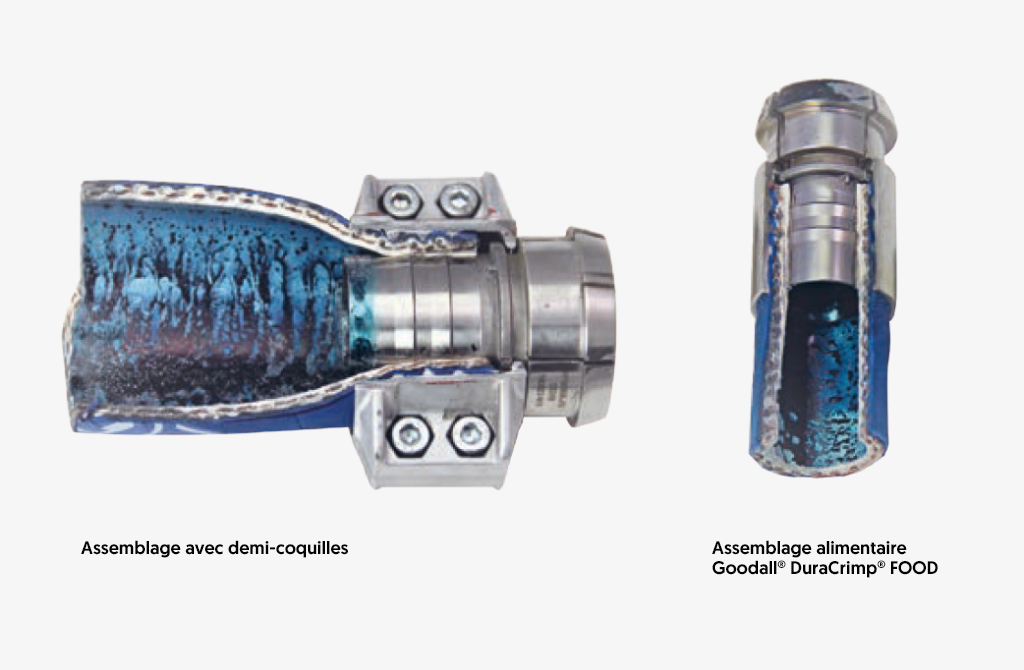

Test de la connexion hygiénique

Les coûts totaux - analysés plus en détail

La durée de vie d'un tuyau est un paramètre important pour le coût total. Si le fluide véhiculé, le noyau du tuyau et le processus de nettoyage sont adaptés de manière optimale, cela a une influence positive sur la durée de vie d'un tuyau. Les garnitures intérieures en UPE ou en PTFE (Téflon®) peuvent être utilisées pour des durées de vie considérablement prolongées.

Il est intéressant d'examiner de plus près l'ensemble du processus d'approvisionnement, d'entreposage et de technologie mise en œuvre. Nous vous soutenons non seulement dans l'évaluation d'un tuyau approprié, mais aussi dans l'étude du potentiel d'économie. Nous améliorons les processus dans l'industrie alimentaire.

Teflon® est une marque déposée de la société E. I. du Pont de Nemours.

DuraCrimp Food

Test de la connexion hygiénique

Afin de garantir une connexion lisse, hygiénique et approximativement sans espace mort entre le tuyau et le raccord, nous avons développé une nouvelle procédure de test. Dans ce processus, un liquide teinté en bleu est pompé dans le tuyau à une pression maximale pendant sept jours. L'extrémité du tuyau est ensuite retirée avec précaution pour vérifier l'étanchéité et la qualité de la connexion. Les résultats sont de premier ordre par rapport aux techniques de connexion classiques.

Goodall DuraCrimp Food

GOODALL® MetalVisor®

Les flexibles GOODALL® MetalVisor® se composent d’une bande d’acier inoxydable et d’une paroi renforcée et sont plus épais que les flexibles métalliques standards. La technique de tressage unique et innovante en combinaison avec le tressage serré qui ceint le flexible permettent d’augmenter non seulement la pression de service mais aussi la souplesse du tuyau.

Innovants et fiables

Une innovation technique continue assure une adéquation parfaite entre les flexibles et les raccords. Dès lors, une seule soudure est nécessaire, ce qui optimise la résistance au flux et à la corrosion.

Vous pouvez donc être certain que votre flexible n’aura plus de fuites et que cela réduira les temps d’arrêt de production. Vous pourrez ainsi exploiter vos installations plus longtemps, de manière plus productive, plus sûre et plus écologique.

GOODALL MetalVisor: Certificats et tests

Standard / certificats

Description

Standard / certificats

EN 15085-2

Description

CL1 est le niveau de certification le plus élévé de la norme DIN EN 15085-2 Applications ferroviaires – soudage de véhicules et composants ferroviaires

Standard / certificats

EN ISO 10380:2012

Description

Conception du flexible

Standard / certificats

EN ISO 12434: 2000

Description

Flexibles cryogéniques

Standard / certificats

EN 287-1: 2011

Description

Certificat de qualification des soudeurs

Standard / certificats

BS EN ISO 9606-1: 2012

Description

Certificat sur l’épreuve de qualification des soudeurs

Standard / certificats

ASME IX

Description

Certificat de soudeur et de la performance de procédure en soudage

Standard / certificats

EN ISO 15614-1: 2004

Description

Certificat sur la qualification d’un mode opératoire de soudage

Un mode opératoire de soudage certifié ainsi qu’un soudeur qualifié assurent la qualité et la fiabilité de vos flexibles métalliques. Les certificats de soudeur et ceux sur la procédure de soudage doivent être renouvelés chaque année.

Cela peut également vous intéresser

Manomètres

Pression, température ou débit : des produits de haute qualité pour la technique de mesure et de régulation de WIKA. Des modèles de séparateurs, des matériaux et des milieux de remplissage sont disponibles pour chaque application.

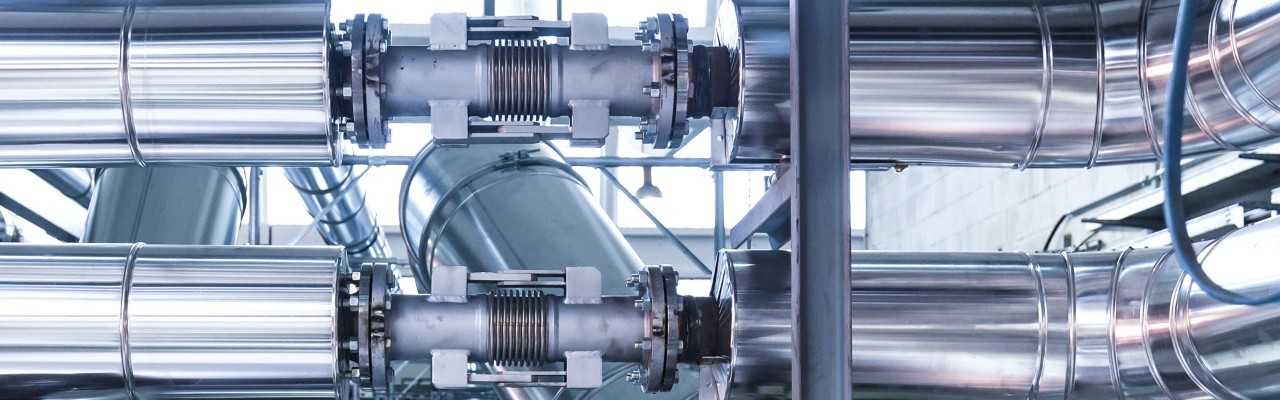

Compensateurs

Avec notre gamme de compensateurs Willbrandt, nous vous proposons des produits de haute qualité en caoutchouc et en plastique sélectionnés pour les applications les plus diverses.

La technique des fluides dans l'industrie alimentaire

L'industrie alimentaire a les normes les plus strictes en matière d'hygiène et de réglementations légales. Nous simplifions votre travail avec nos solutions.

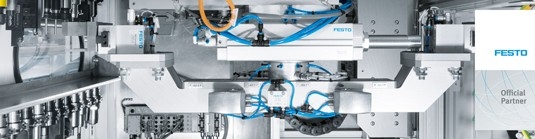

Produits pneumatiques Festo

Maagtechnic est le partenaire de distribution officiel pour la Suisse. En tant que spécialistes dans le domaine de la maintenance, nous vous offrons des solutions complètes, ce qui vous permet de réduire le nombre de vos fournisseurs. Nous vous aidons ainsi à accroître l'efficacité de votre approvisionnement et à réduire vos coûts totaux (TCO).

Service de tuyaux industriels

Nous vous offrons un éventail complet de prestations pour les tuyaux confectionnés. Le montage est effectué selon les normes DIN en vigueur. Un contrôle permanent est effectué lors du processus de production.

Services complémentaires

(Co-)ingénierie

Nos techniciens d'application développent des solutions pour tous les domaines. Qu'il s'agisse d'une nouveauté, de l'optimisation de composants existants ou de co-ingénierie avec votre département spécialisé. Choix du matériau, design, calculs, connaissance des homologations et conformités : bénéficiez du savoir-faire établi de nos experts.

Réduction des coûts d'approvisionnement

La logistique de stockage optimisée, la normalisation des pièces et la disponibilité des produits garantie influencent considérablement le coût total. Les connexions électroniques permettent également de réduire les dépenses totales. Contactez notre spécialiste Logistique et améliorez la gestion de votre approvisionnement.

La boutique en ligne est toujours ouverte

Informez-vous en détail sur les produits, consultez les fiches techniques, trouvez les bonnes dimensions et les bons matériaux. Les avantages de la boutique en ligne sont évidents : vous pouvez sélectionner vos produits, les comparer, vérifier les disponibilités et les prix 365 jours par an, sans heures d'ouverture, et discuter en direct avec nous pendant les heures de bureau.

Documentation sélectionnée

Vannes robinetterie

Technique des fluides et de l'entraînement

Tuyaux hydrauliques et raccords Flexion

Étude de cas Conduites flexibles Réservoirs ferroviaires

Goodall MetalVisor catalogue

GOODALL® DuraCrimp® FOOD

Tuyau métallique Goodall® MetalVisor®

Tuyaux métalliques et hydrauliq (Norme EN45545-2)

Goodall® MetalVisor® tuyau métallique ferroviaire

Recommendations de nettoyage pour les tuyaux alimentaires

Goodall tuyaux industriels
